USB2894 同步采集卡工業機箱
產品簡介：
產品附件：
- 產品詳情
- 相關產品

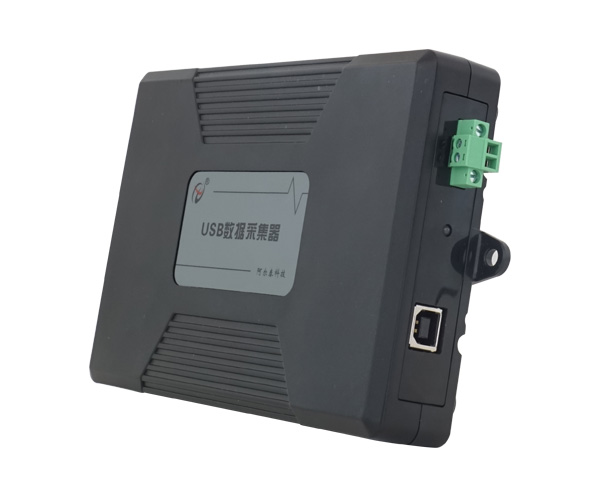

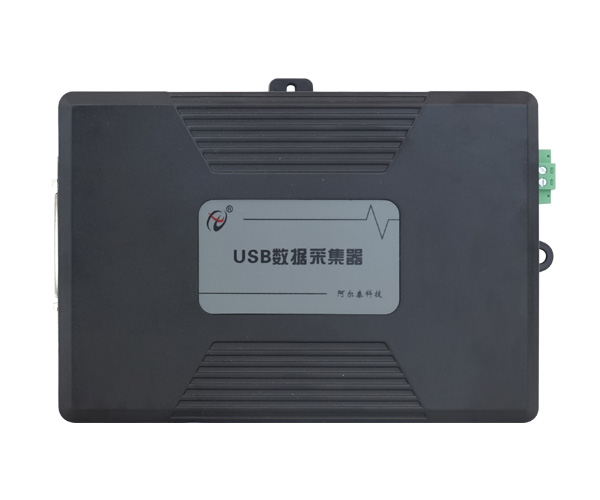

USB2894是一款多功能同步采集卡。該板卡提供8路差分模擬量輸入，16位ADC采樣精度，靈活的通道轉換量程，同時用戶可通過多卡級連的方式擴展通道數量。本板卡的主要應用場合為：電子產品質量檢測、信號采集、過程控制、伺服控制。
|
AD模擬量輸入 |
ADC分辨率 |
16位(Bit) |
|
輸入通道 |
8路差分 |
|
|
輸入量程 |
±10V、±5V、0~10V、0~5V |
|
|
過壓保護 |
±12V |
|
|
校準方式 |
軟件自動校準 |
|
|
采樣率 |
單通道*高750KS/s 多通道*高750KS/s |
|
|
采樣方式 |
同步采樣 |
|
|
耦合方式 |
直流耦合 |
|
|
觸發模式 |
中間觸發、后觸發、預觸發、硬件延時觸發 |
|
|
觸發源 |
軟件觸發、ATR觸發、DTR觸發 |
|
|
觸發方向 |
負向觸發、正向觸發、正負向觸發 |
|
|
觸發電平 |
-10V～10V |
|
|
觸發源輸入范圍 |
ATR輸入范圍：-10V～10V DTR輸入范圍：標準TTL電平 |
|
|
程控增益 |
默認1、2、4、8倍 |
|
|
輸入阻抗 |
10MΩ |
|
|
非線性誤差 |
±1.5LSB(*大) |
|
|
增益誤差 |
10 ppm/°C(G = 8) |
|
|
外時鐘輸入范圍 |
<= 750KHz，TTL電平信號 |
|
|
數據讀取與存儲 |
通道切換方式 |
8通道8芯片獨立工作 |
|
數據讀取方式 |
USB 2.0 |
|
|
存儲器深度 |
64M字DDR2存儲器 |
|
|
每通道存儲深度 |
8M字 |
