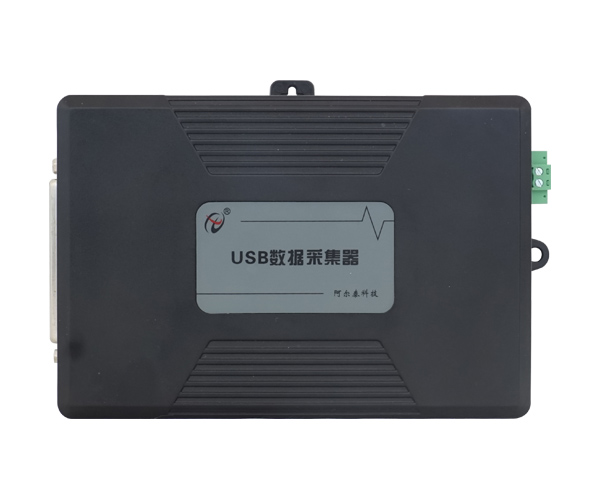

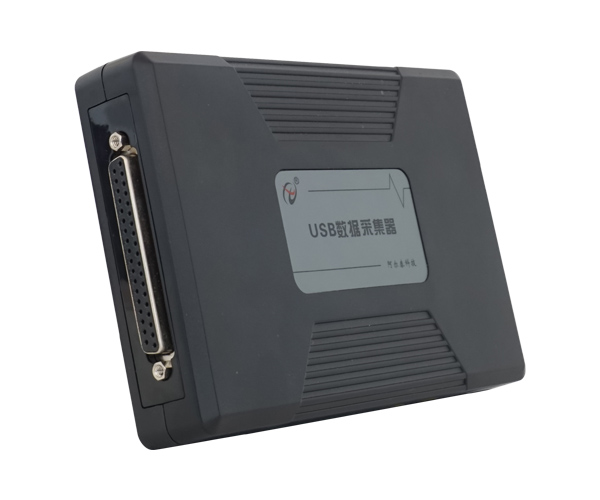

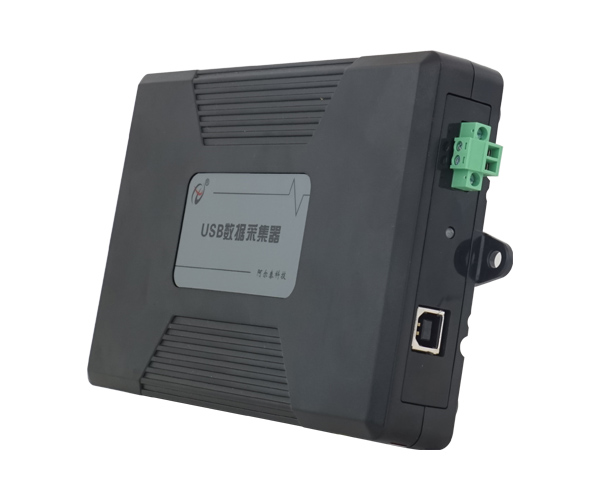

USB3101數據采集卡 工業機箱
產品簡介:
產品附件:
- 產品詳情
 - 相關產品

USB3101數據采集卡是100KS/s 16位 16路模擬量輸入,支持單點采樣、有限點采樣、連續采樣;帶DA、可編程I/O、計數器功能。






|
					 模擬量輸入  |

					 通道數  |

					 16通道(RSE、NRSE)、8通道(DIFF)  |

|
					 精度  |

					 16位  |
			|
|
					 AD緩存  |

					 4K字FIFO存儲器  |
			|
|
					 采樣頻率  |

					 100KS/s  |
			|
|
					 校準方式  |

					 軟件自動校準  |
			|
|
					 通道掃描方式  |

					 異步循環掃描  |
			|
|
					 采樣模式  |

					 按需單點采樣、有限點采樣、連續采樣  |
			|
|
					 AD量程  |

					 ±10V  |
			|
|
					 工作電壓高達  |

					 ±12V  |
			|
|
					 保護電壓  |

					 ±25V  |
			|
|
					 AD觸發方式  |

					 軟件觸發、硬件外觸發 (模擬量觸發、數字量觸發)  |
			|
|
					 耦合方式  |

					 直流耦合  |
			|
|
					 輸入阻抗  |

					 1GΩ  |
			|
|
					 模擬量輸出  |

					 通道數  |

					 2路  |

|
					 精度  |

					 14位  |
			|
|
					 采樣范圍  |

					 ±10V  |
			|
|
					 采樣速率  |

					 每通道高達50Ksps  |
			|
|
					 存儲器深度  |

					 4K字(點)FIFO存儲器  |
			|
|
					 校準方式  |

					 軟件自動校準  |
			|
|
					 采樣模式  |

					 單點采樣、有限點采樣、連續采樣  |
			|
|
					 數字量  |

					 通道數  |

					 12路(Port0 8路,Port1 4路)  |

|
					 電氣標準  |

					 TTL兼容  |
			|
|
					 配置方式  |

					 程控I/O方向與狀態  |
			|
|
					 默認上電狀態  |

					 用戶可配置  |
			|
|
					 輸入輸出邏輯電平  |

					 高電平:高達5V,低至3V 低電平:高達0.8V,低至0V  |
			|
|
					 單通道驅動能力高達  |

					 -20mA @ Source電流 25mA @Sink電流  |
			|
|
					 CTR計數器  |

					 通道數  |

					 1路加法計數器  |

|
					 位數  |

					 32位  |
			|
|
					 計數器源  |

					 PFI0  |
			|
|
					 輸入頻率高達  |

					 5MHz  |
			|
|
					 安裝方式  |

					 可配導軌(選配)、平面安裝  |
			|
