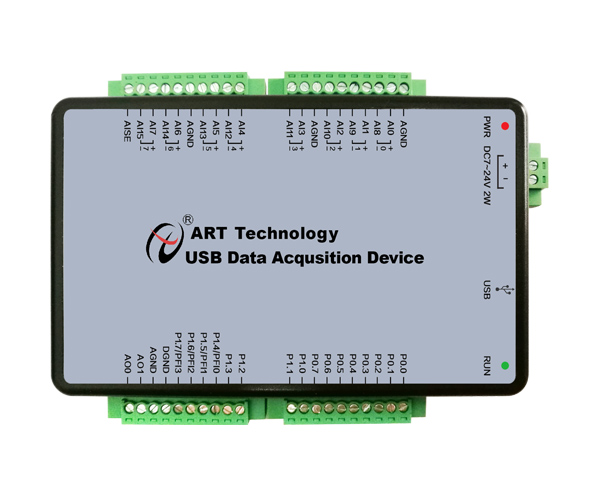

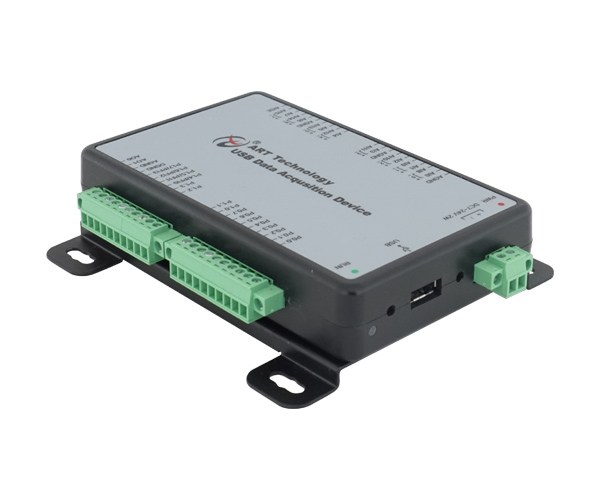

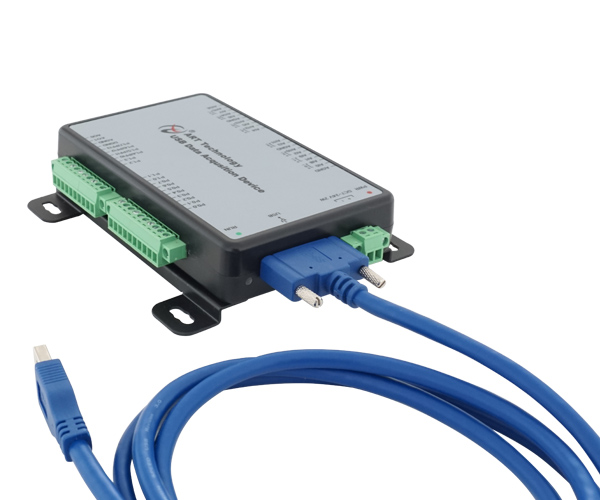

USB3102A多功能數據采集卡
產品簡介：
產品附件：
- 產品詳情
- 相關產品
USB3102A 是一款多功能數據采集卡。該板卡提供 16 RSE / NRSE 通道或 8 通道 DIFF 模擬量輸入；2 通道模擬量同步輸出；16 路可編程 I/O；1 路計數器。USB3102A 的主要應用場合為：電子產品質量檢測、信號采集、過程控制、伺服控制。
模擬量輸入
通道數
16通道（RSE、NRSE）、8通道（DIFF）
精度
16位
AD緩存
4K字FIFO存儲器
采樣頻率
250KS/s
外時鐘范圍
0~250KHz
程控增益
1倍
校準方式
軟件自動校準
通道掃描方式
異步循環掃描
采樣模式
按需單點采樣、有限點采樣、連續采樣
AD量程
±10V、±5V、±2V、±1V
工作電壓高達
±12V
保護電壓
±25V
AD觸發方式
軟件觸發、通道模擬量觸發、外部數字量觸發
耦合方式
直流耦合
輸入阻抗
1GΩ
模擬量輸出
通道數
2路
精度
16位
采樣范圍
±10V
采樣速率
每通道高達100Ksps
存儲器深度
4K字（點）FIFO存儲器
校準方式
軟件自動校準
采樣模式
單點（按需）采樣、有限點采樣、連續采樣
觸發源
軟件強制觸發、數字觸發
數字量
通道數
16路
電氣標準
TTL兼容
配置方式
程控I/O方向與狀態
默認上電狀態
用戶可配置
輸入輸出邏輯電平
高電平：高達5V，低至3V
低電平：高達0.8V，低至0V
單通道驅動能力高達
-20mA @ Source電流
25mA @Sink電流
CTR計數器
通道數
1路加法計數器
位數
32位
計數器源
PFI0
輸入頻率高達
5MHz
安裝方式
可配導軌（選配）、平面安裝
