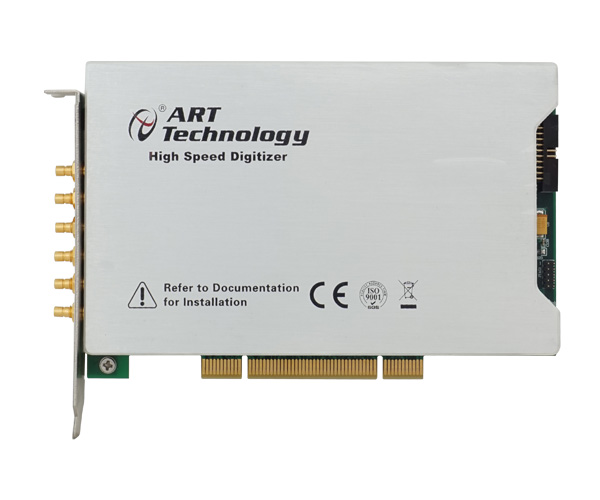

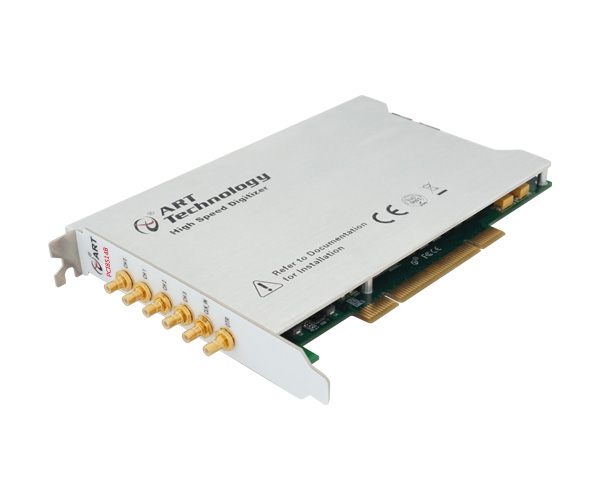

PCI8514B數據采集卡
產品簡介：PCI8514B 是 2 通道 12 位 80MS/s 采樣數字化儀，專為輸入信號高達 80M 的高頻和高動態范圍 的信號而設計。模擬輸入范圍可以通過軟件編程設置為±1V 或者±5V。配備了容量高達 1GB/2GB 的 板載內存，擺脫了 PCI 總線帶寬的限制，使之能存儲更長時間的波形。
產品附件：
- 產品詳情
- 相關產品
已下線產品，可用PCIe8514答代
模擬量輸入 | 通道數 | 單端4路 |
精度 | 14位 | |
采樣頻率 | 80MS/s | |
模擬帶寬 | 40MHz | |
存儲器深度 | 板載1GB DDR2 SDRAM (可定制2GB DDR2 SDRAM) | |
AD量程 | ±5V，±1V | |
觸發源 | 軟件觸發、ATR觸發、DTR觸發、 TRG0~TRG7信號觸發（用于多卡同步） | |
耦合方式 | 直流、交流 | |
模擬輸入阻抗 | 1MΩ（50Ω可定制） | |
支持多卡同步 | ||
軟件自動校準 | ||
